Роль расходомера воздуха в работе автомобиля

            Правильная работа двигателя и автомобиля в целом зависит от различных факторов. Но самый главный из них – это соотношение бензина и топлива в горючей смеси, благодаря которой и осуществляется работа двигателя. При этом каждый режим работы требует особенной смеси, добиться оптимального соотношения которой возможно только благодаря такому устройству как расходомер воздуха.


            Экологические требования к современным двигателям внутреннего сгорания  предполагают поддержание определенного (стехиометрического) соотношения воздуха и топлива в топливно-воздушной смеси на всех режимах работы. Только в этом случае каталический нейтрализатор полностью удаляет вредные вещества в отработавших газах.

            Для поддержания стехиометрического соотношения компонентов топливно-воздушной смеси требуется точная информация о количестве (расходе) всасываемого воздуха, которую предоставляет расходомер воздуха. Мерой расхода может выступать как объем, так и масса всасываемого воздуха. В зависимости от этого различают два способа определения расхода воздуха: механический и тепловой.

            Механический способ основан на измерении объема воздуха пропорционального перемещению заслонки. Тепловой способ предполагает измерение массы воздуха в соответствии с изменением температуры чувствительного элемента.

            Расходомер воздуха устанавливается во впускной системе между воздушным фильтром и дроссельной заслонкой двигателя. Ведущим производителем расходомеров воздуха является фирма Bosch.

Механический расходомер воздуха

            Механический расходомер включает корпус с демпфирующей камерой, измерительную заслонку, возвратную пружину, демпфирующую заслонку, потенциометр и обводный канал с винтом качества.

            Принцип работы расходомера воздуха построен на перемещении измерительной заслонки пропорционально величине потока воздуха. Измерительная заслонка, демпфирующая заслонка и потенциометр размещены на одной оси, обеспечивающей прямую связь между перемещением заслонки и изменением сопротивления потенциометра.

            В настоящее время механические расходомеры на двигатели внутреннего сгорания не устанавливаются.

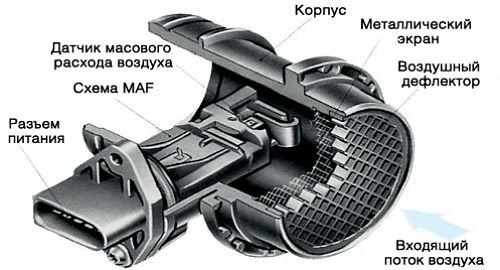

Термоанемометрический расходомер воздуха

            Более совершенными являются расходомеры воздуха, построенные на тепловом способе определения массового расхода воздуха, т. н. термоанемометрические расходомеры воздуха. Они не имеют подвижных механических частей, характеризуются высоким быстродействием, точностью и в силу особенности конструкции не зависят от температуры воздуха.

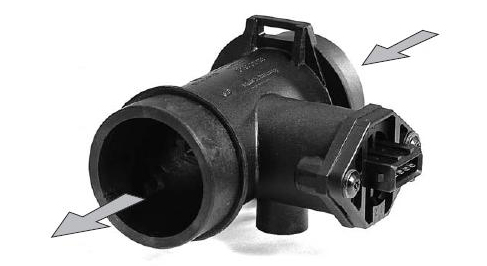

            Термоанемометрический расходомер воздуха (датчик массового расхода воздуха) используется в современных системах впрыска бензиновых и дизельных двигателей  Расходомер воздуха включен в систему управления двигателем.

            В зависимости от конструкции чувствительного элемента различают следующие виды термоанемометрических расходомеров:

• 1) проволочный (Hot Wire MAF Sensor);
• 2) пленочный (Hot Film Air Flow Sensor, HFM).
